Guida agli elementi di fissaggio in acciaio inossidabile: spiegazione di bulloni esagonali, dadi, viti e rondelle piatte

Cosa sono Elementi di fissaggio in acciaio inossidabile e perché sono importanti?

Gli elementi di fissaggio in acciaio inossidabile sono componenti meccanici utilizzati per unire, fissare o posizionare insieme due o più parti. Ciò che li distingue dagli elementi di fissaggio standard in acciaio al carbonio è la loro composizione: contengono almeno il 10,5% di cromo, che reagisce con l'ossigeno per formare uno strato di ossido passivo sulla superficie. Questa pellicola invisibile si autoripara continuamente, conferendo agli elementi di fissaggio in acciaio inossidabile un'eccezionale resistenza alla ruggine, alla corrosione e alle macchie in un'ampia gamma di ambienti. Che si lavori nel settore dell'edilizia navale, della lavorazione alimentare, degli impianti chimici, dell'architettura esterna o delle applicazioni domestiche quotidiane, gli elementi di fissaggio in acciaio inossidabile offrono un'affidabilità a lungo termine che altri materiali semplicemente non possono eguagliare.

I gradi più comunemente utilizzati per gli elementi di fissaggio in acciaio inossidabile sono 304 e 316. Il grado 304 è adatto per applicazioni generiche, tra cui costruzioni interne, macchinari e uso esterno leggero. Il grado 316 contiene molibdeno, che ne migliora la resistenza ai cloruri e all'acqua salata, rendendolo la scelta preferita per gli ambienti costieri, marini e chimici. Comprendere questi gradi ti aiuta a selezionare il dispositivo di fissaggio giusto per il lavoro giusto, una decisione che influisce direttamente sulla longevità e sulla sicurezza del tuo assemblaggio.

Bulloni a testa esagonale in acciaio inossidabile : Struttura, standard e selezione

I bulloni a testa esagonale in acciaio inossidabile, comunemente indicati come bulloni esagonali, sono uno degli elementi di fissaggio più utilizzati sia in ambito industriale che edilizio. Sono dotati di una testa a sei lati che consente un facile serraggio con una chiave o una presa, un gambo completamente o parzialmente filettato e sono progettati per essere utilizzati con un dado o un foro filettato. La testa esagonale fornisce un'ampia superficie di appoggio e supporta una coppia significativa senza danneggiare la testa del dispositivo di fissaggio, motivo per cui i bulloni esagonali vengono scelti per le connessioni strutturali ad alta resistenza.

Questi bulloni sono prodotti secondo standard internazionali come ISO 4014 (parzialmente filettato), ISO 4017 (completamente filettato), DIN 931 e DIN 933. In Nord America, ASME B18.2.1 regola i bulloni esagonali della serie in pollici. Quando si selezionano i bulloni esagonali in acciaio inossidabile, è necessario considerare il tipo di filettatura (metrica o imperiale), il diametro, il passo della filettatura e la lunghezza. Un bullone troppo corto non impegnerà una filettatura sufficiente per un giunto sicuro; uno troppo lungo potrebbe sporgere in modo pericoloso o interferire con i componenti adiacenti.

Applicazioni comuni dei bulloni esagonali in acciaio inossidabile

• Collegamenti strutturali in acciaio in ponti ed edifici esposti agli agenti atmosferici
• Allestimenti di coperta marittima, costruzione di barche e costruzione di porti
• Attrezzature per la lavorazione di alimenti e bevande che richiedono condizioni igieniche
• Flange di tubazioni e recipienti a pressione per impianti chimici
• Sistemi HVAC e involucri meccanici esterni

Dadi esagonali e dadi standard in acciaio inossidabile: differenze e usi

I dadi esagonali in acciaio inossidabile sono la controparte standard dei bulloni esagonali. Presentano una filettatura interna e una parte esterna a sei lati che consente il serraggio con una chiave inglese. Disponibili nelle varianti a tutta altezza (standard) e sottili/inceppati, i dadi esagonali sono prodotti secondo ISO 4032, ISO 4033, DIN 934 e altri standard equivalenti. Se abbinati a un bullone esagonale in acciaio inossidabile, creano un giunto bullonato completo e resistente alla corrosione, adatto a condizioni difficili.

Oltre al tradizionale dado esagonale, i dadi in acciaio inossidabile sono disponibili in diverse forme specializzate, ciascuna progettata per esigenze prestazionali specifiche. I dadi di bloccaggio con inserto in nylon (equivalente a ISO 7042) utilizzano un collare in nylon per resistere all'allentamento indotto dalle vibrazioni, una caratteristica fondamentale nelle applicazioni automobilistiche e dei macchinari. I dadi flangiati incorporano una flangia integrata simile a una rondella che distribuisce il carico su un'area più ampia, riducendo la necessità di una rondella separata. I dadi ciechi (dadi ciechi) coprono le estremità esposte dei bulloni per scopi estetici e per prevenire danni alla filettatura. Capire quale tipo di dado utilizzare è importante quanto scegliere il bullone corretto.

Panoramica dei tipi di dadi in acciaio inossidabile

Viti in acciaio inox: scegliere la testa e il tipo di azionamento giusti

Le viti in acciaio inossidabile differiscono dai bulloni in quanto sono generalmente progettate per essere inserite direttamente in un materiale senza richiedere un dado. Sono disponibili in un'enorme varietà di stili di testa e tipi di azionamento, ciascuno dei quali offre vantaggi specifici a seconda dell'applicazione. La decisione più importante quando si scelgono le viti in acciaio inossidabile è quella di abbinare lo stile della testa e il tipo di azionamento all'ambiente di installazione, ai requisiti di carico e all'aspetto desiderato.

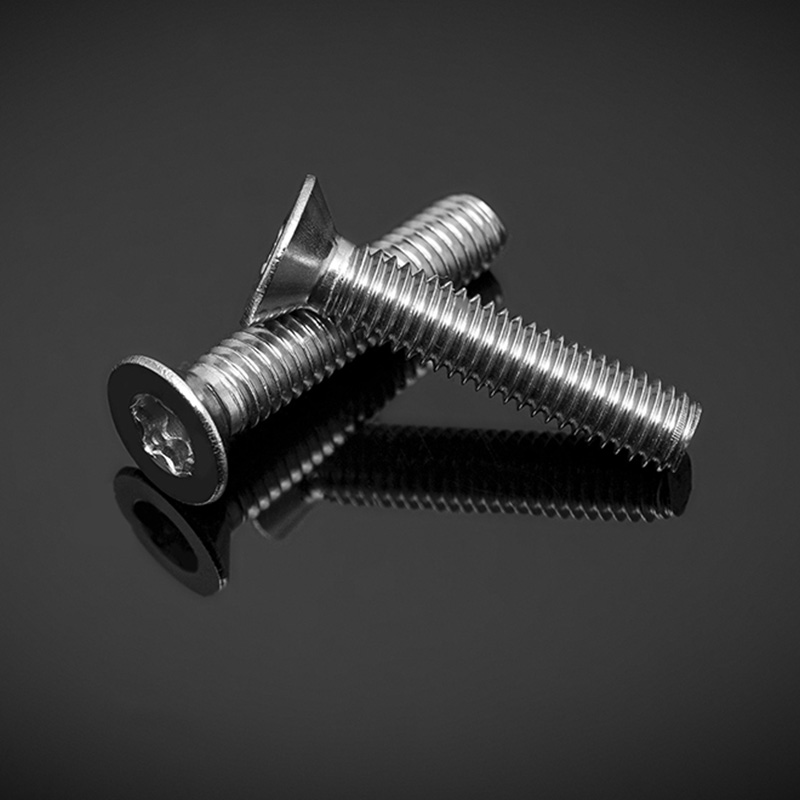

Le viti a testa cilindrica offrono una parte superiore arrotondata a basso profilo con un'ampia superficie di appoggio, che le rende adatte per lavori di assemblaggio generali. Le viti a testa svasata (a testa piatta) sono a filo con la superficie del materiale: essenziali per le applicazioni in cui le teste sporgenti creerebbero rischi per la sicurezza o interferirebbero con le parti in movimento. Le viti con testa a traliccio hanno una testa extra larga e a basso profilo per l'uso in materiali sottili o morbidi. Per le applicazioni in legno per esterni, le viti autofilettanti in acciaio inossidabile con testa a tromba sono comunemente utilizzate per fissare terrazze, rivestimenti e recinzioni, poiché tirano saldamente il materiale della superficie senza romperlo.

Tipi di unità e quando utilizzarli

• Phillips (PH): Il tipo di azionamento più comune in tutto il mondo. Facile da usare con utensili elettrici ma incline a fuoriuscire (scivolare) in caso di coppia elevata.
• A fessura: Design semplice a slot singolo. Preferito in applicazioni di precisione a coppia ridotta e nella manutenzione di macchinari più vecchi.
• Torx (TX/Stella): Trasmissione a stella a sei punti con trasferimento di coppia superiore e camma minima. Ideale per montaggi/smontaggi ad alta resistenza o ripetuti.
• Pozidriv (PZ): Un design Phillips migliorato che offre un migliore impegno della punta. Standard nella costruzione e nella falegnameria europea.
• Bussola esagonale (brugola): Attacco esagonale interno da utilizzare con chiavi a brugola o punte esagonali. Comune in macchinari, mobili e applicazioni di fissaggio nascoste.

Una nota importante quando si utilizzano viti in acciaio inossidabile: il rischio di grippaggio è reale. Il grippaggio si verifica quando le filettature di una vite e di un dado in acciaio inossidabile si grippano a causa dell'attrito e del calore generato durante il serraggio, rendendo quasi impossibile lo smontaggio senza rompere l'elemento di fissaggio. Per evitare grippaggi, applicare sempre un lubrificante antigrippaggio o utilizzare elementi di fissaggio di diversi gradi di acciaio inossidabile (ad esempio, un bullone 316 con un dado 304). La riduzione della velocità di serraggio riduce inoltre significativamente il rischio di grippaggio.

Rondelle piatte in acciaio inossidabile: distribuzione del carico e protezione della superficie

Una rondella piatta in acciaio inossidabile è una piastra sottile a forma di disco con un foro centrale dimensionato per adattarsi al gambo di un bullone o di una vite. Sebbene possa sembrare un accessorio minore, il suo ruolo in un'articolazione fissata è funzionalmente significativo. Le rondelle piatte distribuiscono il carico di serraggio di un dado o della testa di un bullone su un'area superficiale più ampia, impedendo all'elemento di fissaggio di passare attraverso materiali più morbidi e riducendo i danni superficiali sulla parte bloccata. Ciò è particolarmente importante quando si fissa su legno, plastica, alluminio o altri materiali più morbidi dell'acciaio inossidabile.

Le rondelle piane in acciaio inossidabile proteggono anche la finitura superficiale del materiale unito. Quando la testa di un dado o di un bullone ruota direttamente su una superficie verniciata o lucidata, provoca graffi e scriccature. Una rondella piatta tra la testa del dispositivo di fissaggio e la superficie elimina questo danno. Nelle applicazioni elettriche, la rondella funge anche da intercapedine isolante se utilizzata con rondelle in nylon o gomma sotto di essa. Le rondelle piane inossidabili standard sono prodotte secondo DIN 125A, ISO 7089 e ISO 7090 (con smusso), con dimensioni che vanno da M2 a M64 in dimensioni metriche e imperiali equivalenti.

Quando utilizzare le rondelle piatte

• Sotto le teste dei bulloni e i dadi durante il fissaggio su legno, materiali compositi o metalli teneri
• Su fori sovradimensionati o asolati dove altrimenti passerebbe la testa del bullone
• Per proteggere le superfici lucide o verniciate dai danni da contatto durante il serraggio
• In combinazione con rondelle elastiche (di sicurezza) per fornire una superficie di appoggio piana per la rondella di sicurezza
• Nelle connessioni di tubi flangiati per creare una sede uniforme della guarnizione sulla superficie della flangia

Come abbinare i componenti di fissaggio in acciaio inossidabile per un assemblaggio completo

Selezionare i singoli componenti di fissaggio è solo metà del compito: assemblarli correttamente in un giunto completo e affidabile richiede la corrispondenza della qualità del bullone, della qualità del dado, della dimensione della rondella e della preparazione della superficie. Una mancata corrispondenza di uno qualsiasi di questi elementi può causare guasti ai giunti, corrosione o difficoltà durante la manutenzione. Le seguenti linee guida pratiche contribuiranno a garantire che i gruppi di fissaggio in acciaio inossidabile funzionino come previsto per tutta la loro durata di servizio.

Innanzitutto, abbina il grado di tutti i componenti. Se si utilizza un bullone esagonale in acciaio inossidabile 316, utilizzare dadi e rondelle in acciaio inossidabile 316. La miscelazione dei gradi non causa necessariamente un guasto immediato, ma può creare una differenza di potenziale galvanico o una resistenza alla corrosione incoerente che indebolisce il giunto nel tempo. In secondo luogo, verificare la compatibilità della filettatura: sia il bullone che il dado devono utilizzare lo stesso standard di filettatura (metrico o imperiale UNC/UNF) e lo stesso passo. Un bullone metrico M10 con passo di 1,5 mm richiede un dado con le stesse specifiche: la filettatura incrociata con un dado errato distruggerà entrambi i componenti.

Terzo, dimensiona correttamente la tua lavatrice piatta. Il diametro interno della rondella deve essere abbastanza grande da poter passare sopra il gambo del bullone senza gioco eccessivo, mentre il diametro esterno deve essere adeguato al carico da distribuire. Le rondelle standard DIN 125 vanno bene per la maggior parte delle applicazioni, ma le applicazioni pesanti o strutturali possono richiedere rondelle di grandi serie con un diametro esterno significativamente più grande. Infine, applica sempre la coppia corretta utilizzando una chiave dinamometrica calibrata: un serraggio eccessivo degli elementi di fissaggio in acciaio inossidabile rischia di grippare e strappare la filettatura, mentre un serraggio insufficiente crea un allentamento in caso di vibrazioni o carichi dinamici.

Gradi di fissaggio in acciaio inossidabile a confronto: 304 vs 316 vs A2 vs A4

Le designazioni delle qualità per gli elementi di fissaggio in acciaio inossidabile possono creare confusione, soprattutto perché lo stesso materiale viene indicato con nomi diversi in standard diversi. Lo standard ISO 3506 classifica gli elementi di fissaggio in acciaio inossidabile come A2 (equivalente a 304) e A4 (equivalente a 316), con classi di proprietà 50, 70 e 80 che indicano i livelli di resistenza alla trazione. Gli standard americani si riferiscono tipicamente direttamente ai gradi di lega AISI (304, 316). Comprendere queste equivalenze previene costosi errori di specifica.

Per la maggior parte delle applicazioni di costruzione commerciale e di ingegneria generale, gli elementi di fissaggio A2-70 (304) offrono un eccellente equilibrio tra resistenza alla corrosione, resistenza ed efficienza dei costi. In ambienti esposti ad acqua salata, sostanze chimiche acide o acqua clorata, come i dintorni di piscine, piattaforme offshore o impianti farmaceutici, dovrebbe essere sempre specificato A4-70 o A4-80 (316). L'utilizzo di elementi di fissaggio A2 in ambienti ad alto contenuto di cloruro comporterà corrosione per vaiolatura e possibili guasti ai giunti, indipendentemente dalla qualità dell'assemblaggio dei componenti.

Manutenzione e ispezione dei gruppi di fissaggio in acciaio inossidabile

Uno dei vantaggi degli elementi di fissaggio in acciaio inossidabile è la ridotta necessità di manutenzione rispetto alle alternative in acciaio al carbonio placcato o verniciato. Tuttavia, "manutenzione ridotta" non significa "manutenzione zero". L'ispezione periodica è essenziale, in particolare nelle applicazioni strutturali, critiche per la sicurezza o ad alte vibrazioni. L'ispezione visiva dovrebbe cercare segni di ruggine superficiale (che può indicare contaminazione da strumenti in acciaio al carbonio nelle vicinanze o particelle incastrate nella superficie), corrosione interstiziale in giunti stretti e qualsiasi fessura o deformazione visibile sotto la testa del bullone o il dado.

Se compaiono macchie di ruggine su un dispositivo di fissaggio in acciaio inossidabile altrimenti sano, è spesso dovuto alla contaminazione di ferro libero proveniente da utensili in acciaio al carbonio, polvere di molatura o contatto con superfici di acciaio al carbonio. Questo può essere risolto mediante passivazione: pulizia con una soluzione di acido citrico o nitrico che rimuove la contaminazione da ferro e ripristina lo strato protettivo di ossido. Per i gruppi che vengono periodicamente smontati, ispezionare sempre attentamente le filettature per eventuali danni da grippaggio prima del rimontaggio e sostituire eventuali elementi di fissaggio che mostrano filettature deformate o grippate. Il riutilizzo di elementi di fissaggio usurati aumenta notevolmente il rischio di guasti durante il servizio e di sfilamento del filo.

Si consiglia di effettuare controlli della coppia dopo il periodo di servizio iniziale in applicazioni soggette a vibrazioni, poiché gli elementi di fissaggio in acciaio inossidabile possono subire un leggero rilassamento (incorporamento) nell'interfaccia del giunto durante il servizio iniziale. Il serraggio successivo al valore specificato dopo 24–48 ore di funzionamento garantisce che il giunto rimanga correttamente bloccato. Per le installazioni permanenti che non verranno ispezionate regolarmente, prendere in considerazione l'utilizzo di composti frenafiletti classificati per l'acciaio inossidabile o investire in caratteristiche di bloccaggio meccanico come dadi a coppia prevalente per mantenere il carico di serraggio a lungo termine.
